深層混合処理工法：柱状改良杭

スリーエスＧ工法:施工業者 株式会社 江藤建設工業担当者:南部九州エリア総括 伊地知様

スリーエスＧ工法

この技術とは、従来のセメント系固化材スラリーを用いた機械攪拌式深層混合処理工法の施工法を基本としてセメントミルクの吐出口を攪拌翼の上下に取り付け、掘削及び引上時に吐出させる特殊掘削攪拌翼を利用し、掘削時には下吐出口から、引上時は上吐出口からスラリーを噴射させることで攪拌効率を最大限に高め、強度にバラツキの少ない高品質の改良体造成を可能にしたものです。
本攪拌翼の構造及び本攪拌を使用した深層混合処理工法は特許を取得しています。

多様な土質に適用可能
専用特殊攪拌翼の利用により攪拌効率が高く、品質の安定したコラムが築造可能であるため、砂質土、粘性土、ローム地盤のすべてに適用できます。

多様な現場に対応可能
小型、中型施工機が選択できると共にプラント設備も小型タイプが選択できるため、狭小地や搬入路、敷地条件に合わせた対応が可能です。

周辺環境への影響は最小限
低騒音・低振動工法のため周辺への影響は最小限に抑えられます。

スリーエスＧ工法の施工手順

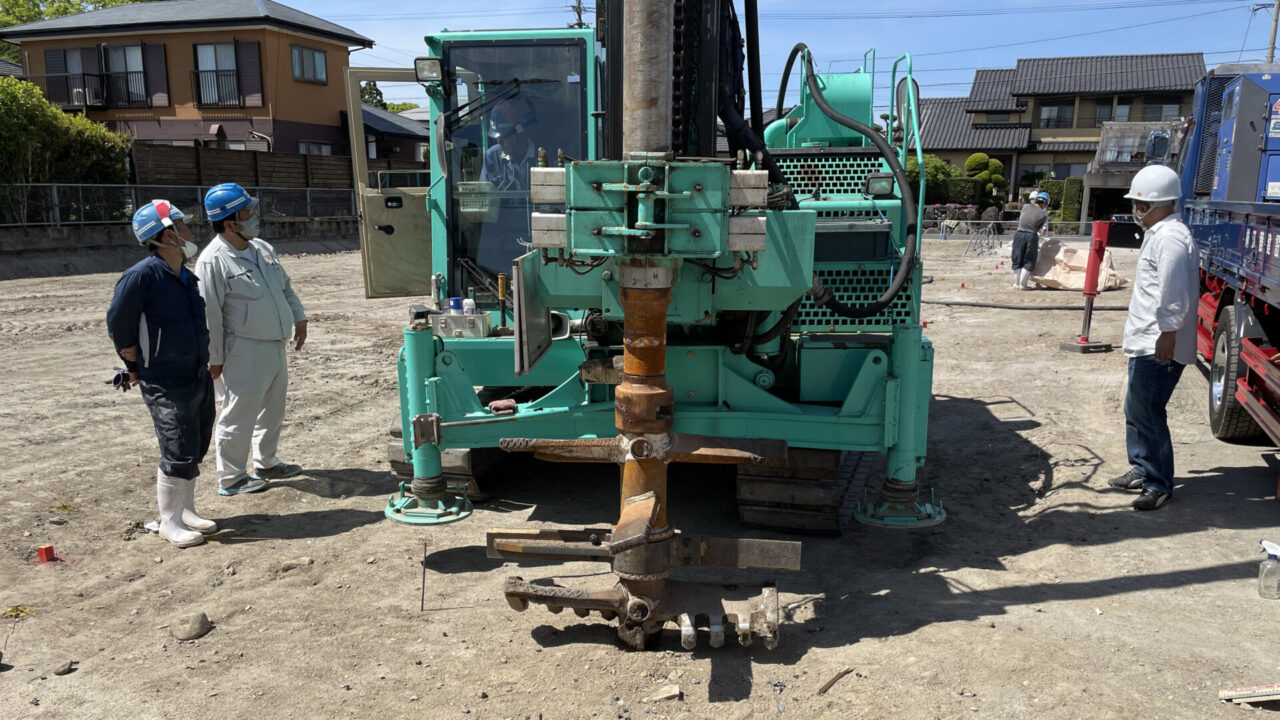

スリーエスＧ工法は特殊掘削攪拌翼を専用マシン（クローラータイプ）に取り付け、掘削時は下吐出口から、引上時はロットを逆回転させ上吐出口からスラリーを噴射させる方法により施工を行ないます。スラリー吐出を常に特殊掘削攪拌翼の進行方向前方に位置させることで攪拌効率を高め、改良体の品質向上を図っています。

プラントタイプ
スリーエスＧ工法は狭小地での施工も可能にするため、小型の一体型プラントも準備が可能です。 また、サイロタイプとの組み合わせなど、現場に合わせたプラント設備が選択できます。

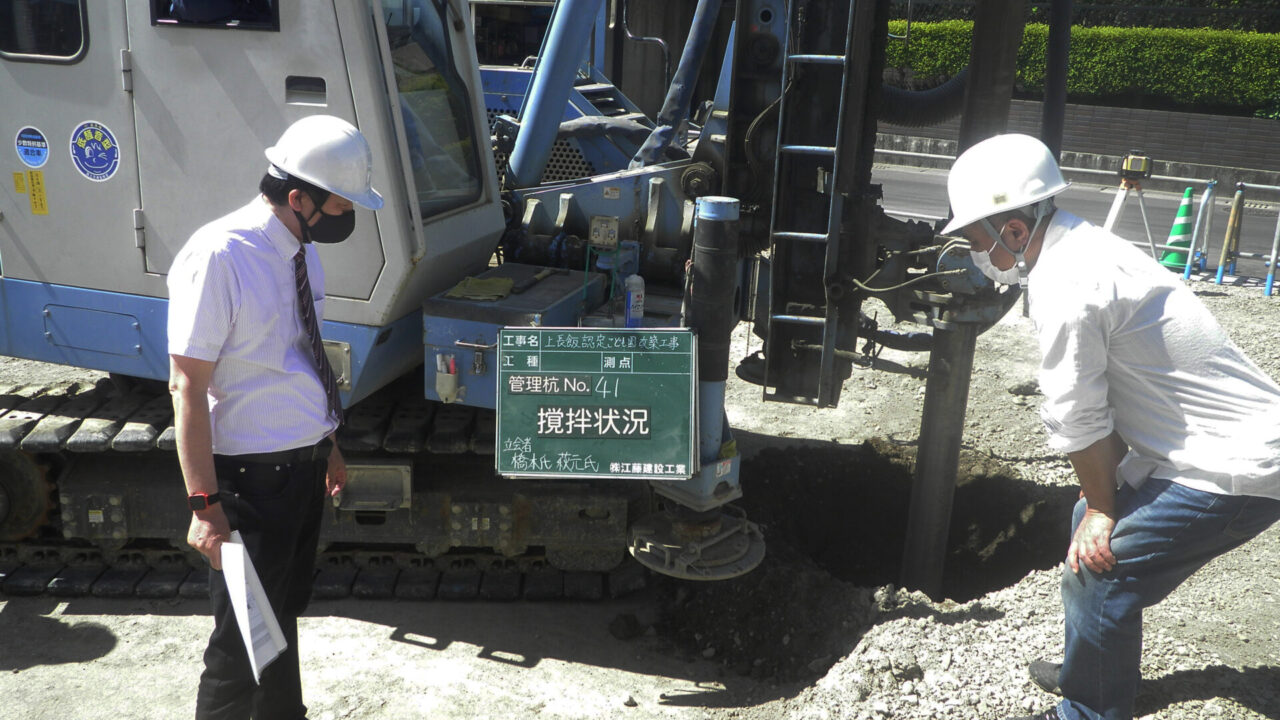

杭工事：完成状況

検査内容

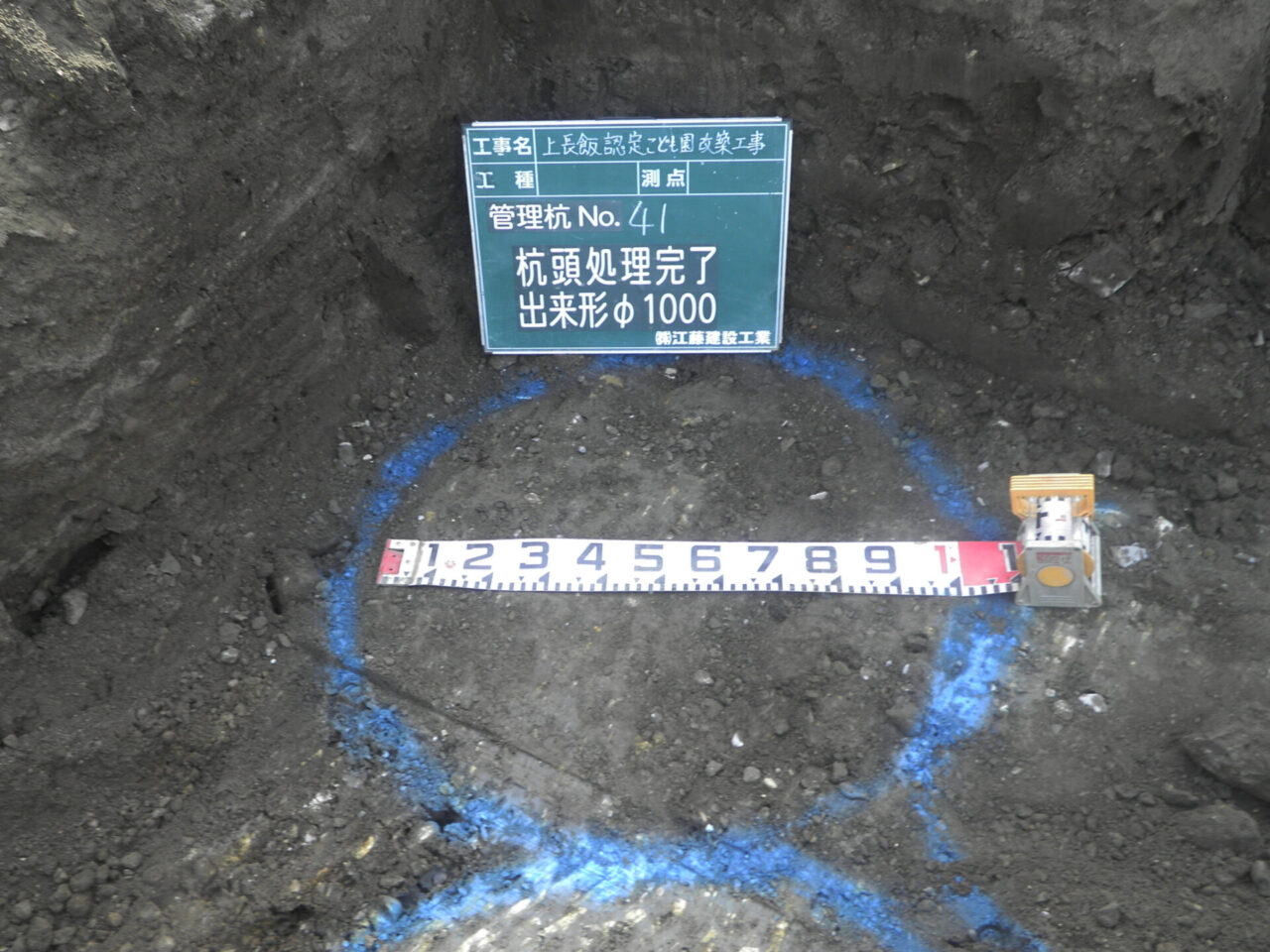

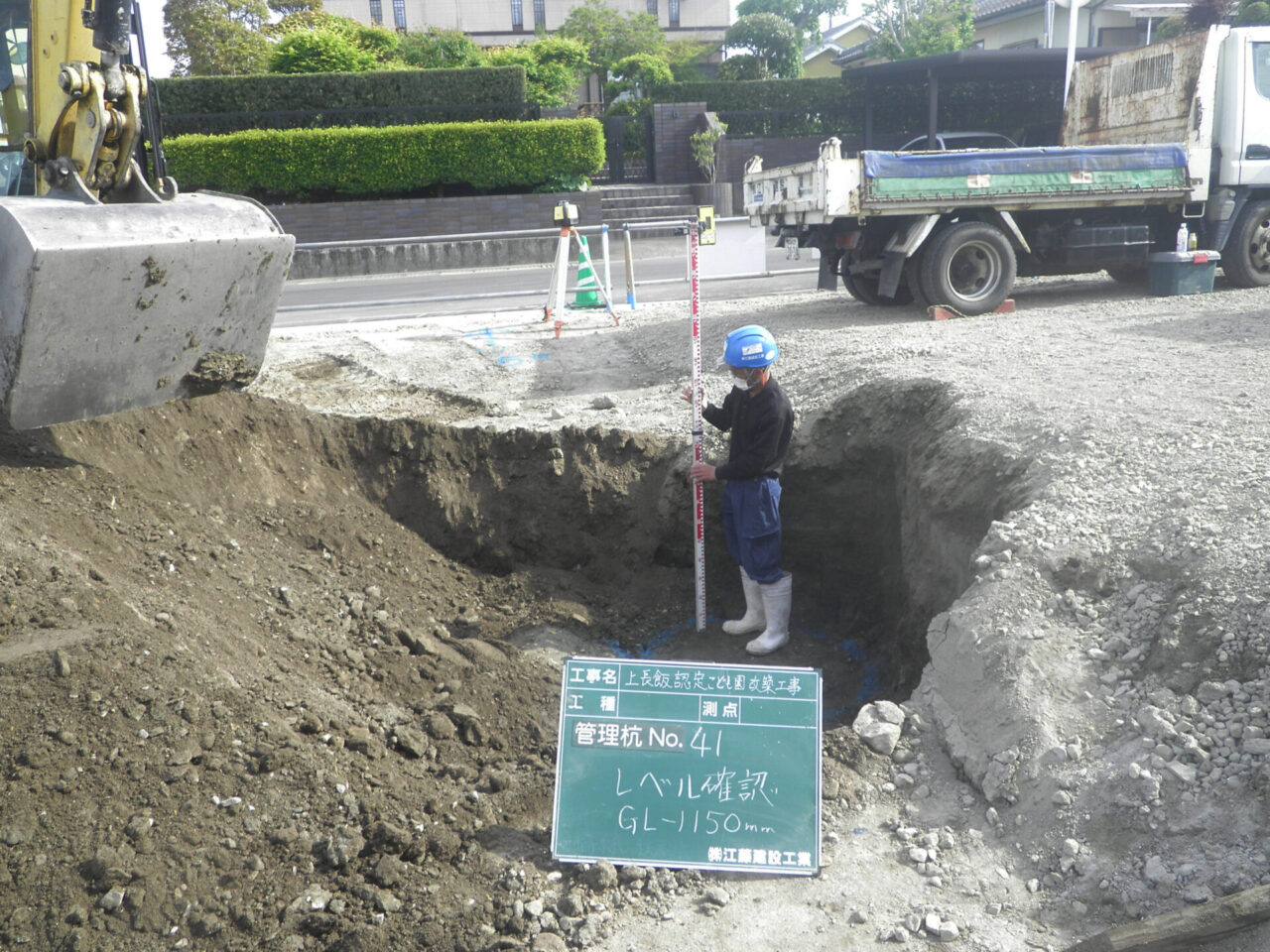

設計深さ、レベル確認及び杭頭処理状況と出来高サイズの確認、全て問題無し
